用途：

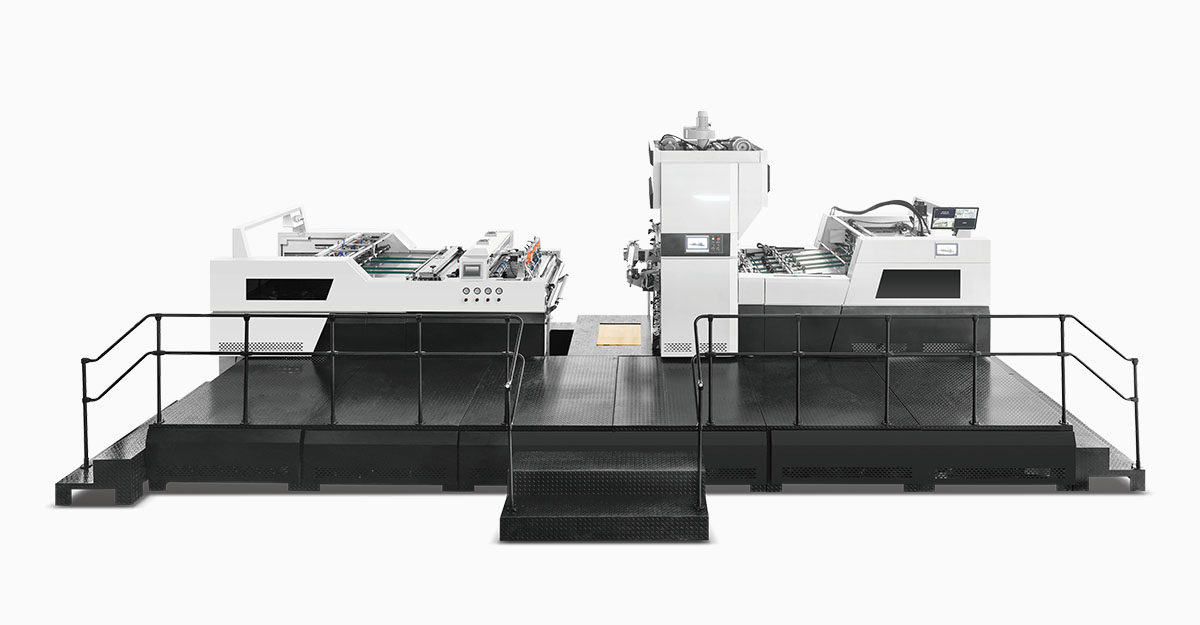

NFM 系列全自動覆膜機，即涂、預涂兩用型機型，作為專業的紙張覆膜設備，適用于廣告海報，繪本書刊雜志，資料冊，彩盒包裝，日歷臺歷，商務卡片等領域，提高產品檔次，達到防塵防水防油的效果。是印刷包裝企業，印后加工中心的理想選擇。
技術參數：
|
Model |
型號 |
NFM-HP |
|
Max Paper Size |
最大紙張尺寸 |
1080×1100mm |
|
Min Paper Size |
最小紙張尺寸 |
360×290mm |
|
Speed |
速度 |
10-110m/min |
|
Paper Thickness (Round Knife) |
紙張厚度--圓盤刀分切 |
80-500gsm (Above 100gsm easy to adjust, E type corrugated paper) |
|
Paper Thickness (Hot Knife) |
紙張厚度-熱刀分切 |
≥157gms |
|
Overlap Precision |
搭口誤差 |
≤±1.5mm |
|
Film Thickness (common micrometer) |
無膠膜厚度 |
10/12/15 |
|
Common Glue Thickness |
涂膠厚度 |
4-10g/m2 |
|
Pre-Gluing Film Thickness |
預涂膜規格 |
1005,1006,1206g/m2 (1508 和1208 suit deep embossing paper) |
|
Non-Stop Feeding Height |
不停機送紙高度 |
2460mm |
|
Collector Paper Height (incl. pallet) |
不停機收紙高度(含托盤) |
2280mm |
|
Main motor power |
主電機功率 |
5kw |
|
Whole machine power |
整機功率 |
78kw |
|
Working power |
工作功率 |
30-45kw |
|
Power |
電壓功率 |
380V-50Hz-3P |
|
working Pressure |
工作氣壓 |
15Mpa |
|
Cable Thickness |
電線粗細 |
25mm2 |
|
Weight |
機器重量 |
9800kgs |
|
Dimension (layout) |
機器尺寸 |
10280*6000*3200mm |
|
Loading |
裝柜 |
40HQ |
詳細配置：
一、送紙部：
1.伺服飛達，四吸四送平穩快速送紙，最高速度可達12000張/小時。
2.放紙臺有上下超限保護
3.不停機送紙，托盤由流水線輸送平臺送至飛達下方，主臺會自動上升，當主臺上升到一定高度時，伺服電機控制副臺插桿自動伸出接住主臺紙堆，主臺上的托盤隨主臺自動下降至水平面，通過伺服控制系統由流水線輸送平臺自動運轉至自動收紙部位。
4.飛達前后位置智能調節，控制面板輸入產品數據即可
5.不停機送紙高度可以達2460mm, 預堆裝置，不停機送紙
6.貝克真空泵
二、輸送平臺 搭邊結構：
1.輸送臺板采用定制不銹鋼波紋板
2.毛刷輪和橡膠壓輪走紙平穩
3.雙伺服搭邊結構，提高搭邊精準度，搭口誤差≤±1.5mm
三、 覆膜主機部：
1. 干燥輥直徑加大至1000mm, 烘箱內置不銹鋼翅片電加熱管。
2. 加熱輥筒采用電磁加熱系統，升溫降溫快，溫度穩定，內置測溫探頭，精準讀取溫度。
3. 加熱鋼輥直徑380mm， 壓力可以最大到15T。
4. 上膠輥，計量輥分別由獨立電機控制傳動，膠水控制更均勻。
5. 機器緊急停機，壓膜架自動上升，薄膜自動反轉，膜不被膠水污染。涂膠系統鐵氟龍工藝處理，方便清洗不粘膠。
6.總控制觸摸屏設計簡潔。
7.廢膜收卷裝置。
四、割紙部：
1.割紙機配有張力控制器，薄紙防卷曲裝置，確保紙張平整不卷曲。
2.割紙部分含有磨砂輪，圓盤刀和熱刀分切，滿足客戶不同材質膜分切要求
3.熱刀24V低壓直接加熱刀片分切薄膜，無尾膜。熱刀伺服電機控制，通過檢測紙張搭口厚度的變化確定下刀的位置，精準高效。
4. 彈跳輥有獨立電機控制，利用速度差可以使紙張快速分離。
五、自動不停機收紙部
1.不停機收紙高度可達2280mm, 采用自動換板裝置，無需人工干預，效率更高，當托盤收紙到一定高度時，減速電機控制不銹鋼換板會自動伸出接住紙張，主臺上的紙張和托盤會自動下降，下降到水平面后會自動運轉至收紙機左側導軌處，可連接下道工序， 同時由送紙機運轉到收紙機右側的托盤會自動輸送至收紙主臺上并自動上升到一定高度，不銹鋼換板會自動退回，完成自動換紙。
2.采用氣動理紙結構，保證紙張整齊，方便下一道工序
3.帶有減速輪，避免紙張由于速度過快撞擊擋板導致破損
4.計數電眼，運行紙張數量顯示收紙機處的顯示屏上，可清零可累加
5.感應電眼，感應紙張長度，紙張長度有變化則皮帶加速，收紙機擋板翻倒提出紙張
