用途：

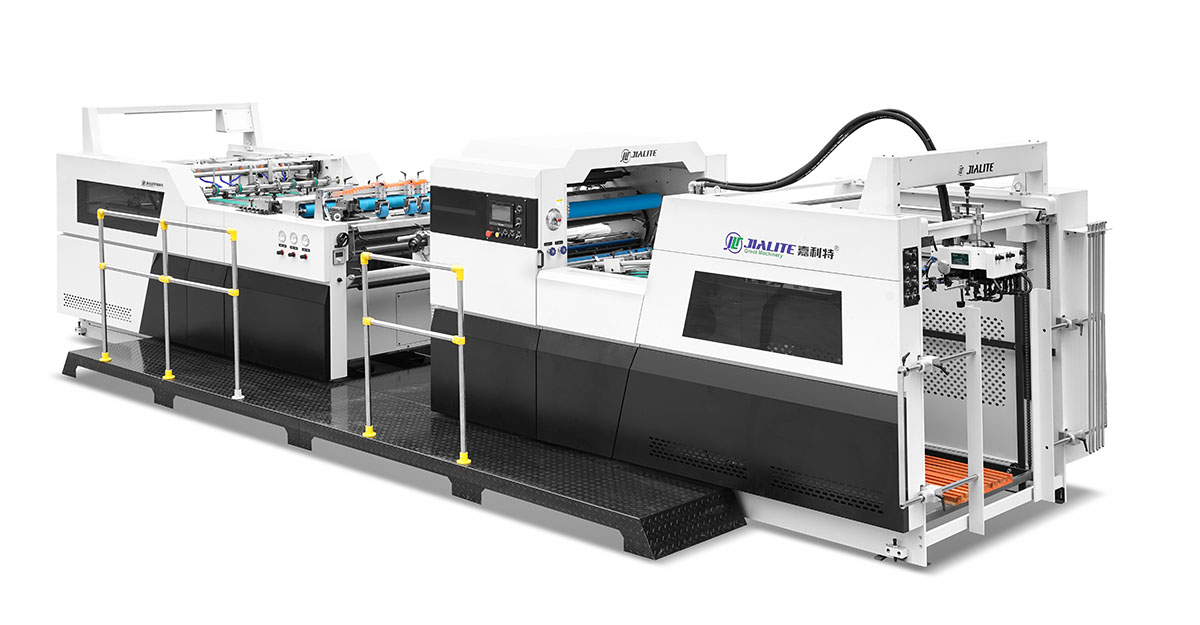

NFY-B 是專用于無膠預涂膜復合加工的新設備。廣泛應用于課本、書刊、掛歷、卡片、產品樣本、包裝紙盒的裱塑，是印刷廠和包裝裝潢、美印廠和專業過塑廠提高印刷品質量，降低工藝成本的理想設備。鏈刀型割紙機專門針對薄紙PET、PVC薄膜的分切，該機具有結構緊湊、運行平穩、超高精度、操作和維修方便等優點。
技術參數：
|
型號 |
NFY-B1080 |
NFY-B1380 |
NFY-B1580 |
|
最大紙張寬度 |
1080 |
1380 |
1580 |
|
最大紙張長度 |
880/1250/1450/1650 |
||
|
最小紙張尺寸㎜ |
360*290 |
||
|
紙張厚度g/㎡ |
100-500 |
||
|
搭口精度 |
≤±2 |
||
|
不停機送紙高度 |
1300 |
||
|
收紙高度（含托盤） |
1300 |
||
|
工作速度m/min（根據印品材質、顏色及色塊大小不同，本機運行速度不等） |
10-110 |
||
|
總功率kw |
35 |
||
|
工作功率kw |
20-25 |
||
|
電壓 |
380V-50Hz-3P |
||
|
工作壓力 |
15 |
||
|
用氣量m3/h |
80 |
||
|
電源線mm2 |
25 |
||
|
標準機器體積mm |
7300*1995*1960 |
||
|
標準機器重量kg |
6500 |
||
詳細配置：
一、送紙部：
1. 高速飛達，四吸四送平穩快速送紙，最高速度可達12000張/小時。
2. 放紙臺有上下超限保護
3. 不停機送紙高度可以達1300mm, 預堆裝置，不停機送紙
二、輸送平臺 搭邊結構：
1.輸送臺板采用定制不銹鋼波紋板
2.毛刷輪和橡膠壓輪走紙平穩
3.搭邊伺服結構，提高搭邊精準度，搭口誤差在≤±2mm
三、 壓合主機：
1.熱壓鋼輥（直徑380mm）采用電磁加熱系統，鋼輥?lái)敳堪惭b電磁加熱蓋，加熱迅速，節能環保。
2.壓合壓力控制，由兩組油壓缸及自動油壓系統調整，可使上下兩滾筒左右壓力平衡受力.
3.壓力膠輥表面使用特制強度的橡膠材質，耐熱抗皺。
4.觸摸屏控制面板，遠程數據采集，物聯網。
四、割紙部：
1.割紙機配有張力控制器，薄紙防卷曲裝置，確保紙張平整不卷曲。
2. 割紙部分含有磨砂輪，圓盤刀、鏈刀和熱刀供客戶選配，滿足客戶不同材質膜分切要求
3.熱刀24V低壓直接加熱刀片分切薄膜，無尾膜。熱刀伺服電機控制，通過檢測紙張搭口厚度的變化確定下刀的位置，精準高效。
4. 彈跳輥由獨立電機控制，利用速度差可以使紙張快速分離。
五、自動收紙部
1.不停機收紙高度可以達1300mm，待紙堆快要滿版時，收紙平臺下降，更換托盤后重新上升到設定位置后，完成不停機收紙.
2.采用氣動理紙結構，保證紙張整齊。
3.帶有減速輪，避免紙張由于速度過快撞擊擋板導致紙張破損。
4.計數電眼：運行紙張數量通過顯示屏讀取，數據可清零可累加。
5.感應電眼，感應紙張長度，紙張雙張不分切時則皮帶加速，收紙機擋板翻倒，紙張被踢出。
